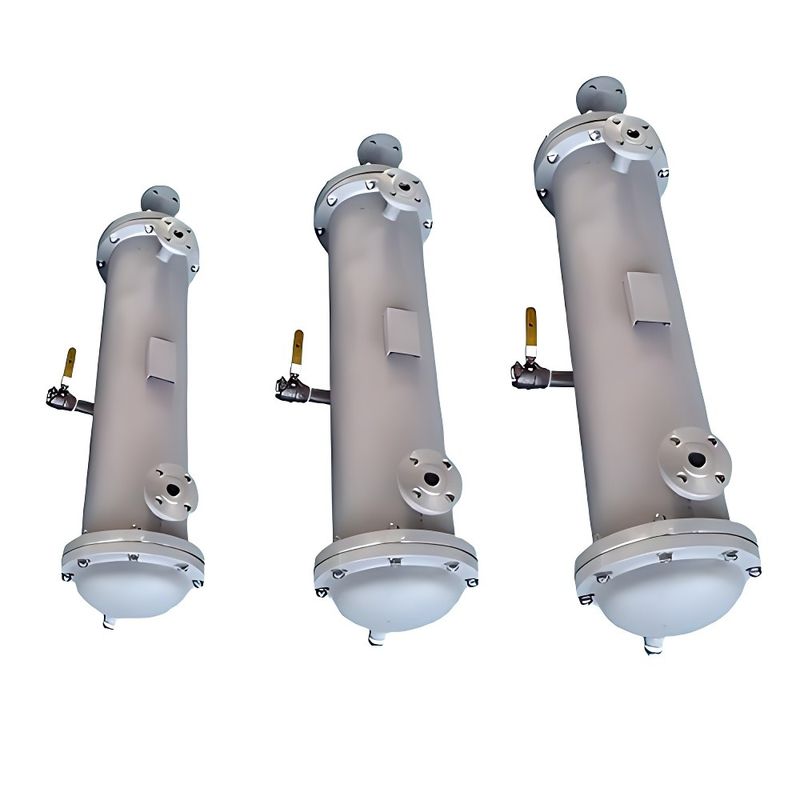

Özelleştirilebilir Paslanmaz Çelik Kabuk ve Tüp Isı Değiştiricisi 159-500mm Dia

Özel yapılandırılabilir paslanmaz çelik kabuk ve boru ısı değiştiricileri

Kabuk ve boru ısı değiştiricileri, kimyasal, farmasötik, gıda ve içecek, alkol üretimi, soğutma, sivil ve diğer süreçlerde yaygın olarak kullanılmaktadır.Tüp levhasıGerekli malzemeler sıradan karbon çelik, bakır veya paslanmaz çelikten yapılabilir.Başın bağlantı borusundan bir sıvı giriyor., tüp içine akar ve başının diğer ucundaki çıkış borusundan akar.Diğer sıvı kabuk borusundan içeri girer ve kabuk üzerindeki başka bir borudan dışarı akar.Buna kabuk kenarı kabuk ve tüp ısı değiştiricisi denir.

Ürün sınıflandırması ve özellikleri

Sabit boru tabakası ısı değiştiricisi
Sabit boru tabaka ısı değiştiricisinin yapısı nispeten basittir, kompakt ve ucuzdur, ancak borunun dış tarafı mekanik olarak temizlenemez.
Sabit boru levhası ısı değiştiricisinin boru kümesi, kabukların iki ucuna kaynaklanan ve üst kapağa bağlanan boru levhasına bağlanır.Üst kapağı ve kabuğu sıvı giriş ve çıkış boruları ile donatılmıştırGenellikle, tüp havuzuna dik bir dizi defle, tüpün dışına monte edilir. Aynı zamanda, tüp ve tüp levhası ve kabuğu arasındaki bağlantı katıdır.ve tüpün içi ve dışı farklı sıcaklıklara sahip iki sıvıdır.Bu nedenle, boru duvarı ile kabuk duvarı arasındaki sıcaklık farkı büyük olduğunda, ikisinin farklı termal genişlemesi nedeniyle, büyük bir sıcaklık farkı gerginliği üretilir.böylece tüp bükülür veya tüp tüp levhasından gevşekleşir.Sıcaklık değişimcisini bile yok eden, sıcaklık farkı gerginliğinin üstesinden gelmek için, bir sıcaklık farkı telafi cihazı sağlanmalıdır.boru duvarı ile kabuk duvarı arasındaki sıcaklık farkı 60°C'den fazla olduğundaGüvenlik gerekçesiyle, ısı değiştiricisi bir sıcaklık farkı telafi cihazına sahip olmalıdır.Kompensasyon cihazı (genişleme eklemleri) sadece kabuk duvarı ile boru duvarı arasındaki sıcaklık farkı 60 ~ 70 °C'den daha az ve kabuk tarafındaki sıvı basıncı yüksek olmadığında kullanılabilir.Genel olarak, kabuk tarafındaki basınç 0.6mpa'yı aştığında, telafi halka çok kalındır ve genişlemek ve daraltmak zordur ve sıcaklık farkı telafi etme işlevini kaybeder.Bu yüzden diğer yapıları da göz önünde bulundurmalıyız..

Yüzen başlı ısı değiştiricisi

Isı değiştiricinin bir boru levhası kabukla bir flensle bağlanır ve diğer boru levhası kabukla bağlanmaz.böylece boru ısıtıldığında veya soğutulduğunda serbestçe genişleyebilir ve daralanabilir, ancak bu boru levhasına "yüzen baş" olarak adlandırılan bir üst kapak bağlanır, bu nedenle bu ısı değiştiricisine yüzen baş ısı değiştiricisi denir.boru kümesi temizlik için çekilebilirTüp havuzunun genişlemesi değişmez kalır ve kabuk tarafından kısıtlanır, bu nedenle iki ısı değiştiren ortam arasındaki sıcaklık farkı büyük olduğunda,boru kümesi ve kabuğunun farklı termal genişlemesi nedeniyle herhangi bir sıcaklık farkı gerginliği üretilmeyecektir.dezavantajları karmaşık yapı ve yüksek maliyet.

U tüp ısı değiştiricisi
U tüp ısı değiştiricisinde, her tüp U şeklinde bükülür ve her iki ucu da aynı tüp levhasına sabitlenir.Böylece ısı telafi problemini çözebiliriz.. Tüp geçiş en az iki geçiştir, tüp kümesi temizlik için çekilebilir ve tüp serbestçe genişleyebilir.Tüpün değiştirilmesi zordur., ve boru levhasında düzenlenmiş birkaç boru vardır. Avantajları basit yapı, hafif ağırlık ve yüksek sıcaklık ve yüksek basınç koşulları için uygundur.Kabuk tarafındaki sıvının akış hızını artırmak için, tüp havuzuna dik bir dizi defle sıklıkla kabuk içine yerleştirilir.Baffle sadece sıvının kısa devre önleyebilir ve sıvının akış hızını artırabilir, aynı zamanda sıvıyı belirtilen yola göre tüp havuzundan birkaç kez geçmeye zorlar, bu da türbülans derecesini büyük ölçüde artırır.
Genellikle kullanılan baffles yuvarlak ve disk şeklindedir ve ilk daha yaygın olarak kullanılır.

Ekipman seçimi

Kabuk ve boru ısı değiştiricisinin temel parametreleri
